Produktspezifikation

ZBH5182GQXEQABEV PURE ELECTRIC Water Tanker ist ein neues Energieprodukt, das von Changsha Zoomlion Environmental Industry Co., Ltd. entwickelt wurde. Es verwendet ein rein elektrisches Fahrgestell der Klasse II EQ1180GEVJ5, das von Dongfeng Commercial Vehicle Co., Ltd. hergestellt wird und Niederdruckreinigungsfahrzeug. Das Hochdruckreinigungsfahrzeug verfügt über unabhängige Hochdruck- und Niederdruckreinigungssysteme; Das Niederdruckreinigungsfahrzeug verfügt über eine Reihe von Niederdruckreinigungssystemen. Das Hochdruckreinigungssystem umfasst ein Wassersprühgestell, eine Handsprühpistole und andere Betriebsgeräte; Das Niederdruck-Spülsystem umfasst die Frontspülung mit zwei Entenschnäbeln, die Heckspülung, den Hecksprinkler, die Wasserkanonenbaugruppe und andere Betriebsvorrichtungen; Darüber hinaus können die Fahrzeuge je nach Bedarf des Benutzers mit Besprühung, Begrünungsbewässerung, Spülung mit geringem Volumen, Hochdruckspulenreinigung und anderen Betriebsgeräten ausgestattet werden.
Das Auto hat verschiedene Funktionen, ein schönes und großzügiges Aussehen und eine überlegene Leistung in Bezug auf hohe Effizienz, Umweltschutz und Zuverlässigkeit.

Funktionen

Das Hochdruckfahrzeug dieses Produkts ist mit zwei Sätzen Hochdruck- und Niederdruckreinigungssystemen mit zwei Betriebsarten Hochdruckreinigung und Niederdruckspülung ausgestattet; Das Niederdruckfahrzeug ist mit einem Satz Niederdruck-Reinigungssystem ausgestattet, das über einen Betriebsmodus der Niederdruckspülung verfügt. Darüber hinaus kann das Produkt auch mit Sprüh-, Begrünungs-, Rollenwasch- und anderen Betriebsgeräten ausgestattet werden.
Das Hochdruckwassersprühgestell im Hochdruckreinigungssystem kann verwendet werden, um alte Flecken und zähflüssigen Schmutz auf Plätzen und Straßen zu entfernen, und die handgeführte Hochdrucksprühpistole kann in großem Umfang zur Reinigung allgemeiner Geräte einschließlich des Produktkörpers verwendet werden.
Die Frontspülung mit zwei Entenschnäbeln, die Heckspülung und die Hecksprinklervorrichtung im Niederdruckspülsystem können für Spül- und Bewässerungsarbeiten auf Straßen, Plätzen bzw. anderen Orten verwendet werden; Der Wasserwerfer aus Edelstahl eignet sich zum ferngesteuerten Spülen und Gießen.
Das Sprühgerät wird zum Sprühen und Staubbesprühen und zur Verhinderung sommerlicher Auskühlung auf städtischen Straßen und Plätzen verwendet.
Grünbewässerung (optional) dient der Bewässerung von Grüngürteln auf beiden Seiten der Straße.
Nieder- (Hoch-) Druckspulenspülgerät (optional) wird für die punktuelle lokale Reinigung von Gehsteigen und Gehwegen verwendet.

Anwendung

PURE ELECTRIC Water Tanker eignet sich für Stadtstraßen, Autobahnen, Plätze und Hafenkai und andere Felder zum Reinigen, Sprühen und Staubfallen sowie zum Bewässern von Pflanzen in Begrünungsanlagen.
Das Produkt ist nicht für den Einsatz in Umgebungen geeignet, in denen das Wetter kalt ist und leicht gefriert.

Hauptstruktur und Leistungsmerkmale

Chassis

Chassis: EQ1180GEVJ5 reines elektrisches Chassis der Klasse II, hergestellt von Dongfeng Commercial Automobile Co., Ltd., mit starker Leistung, starker Tragfähigkeit, fortschrittlicher Technologie und zuverlässiger Qualität.
Motor: TZ370XS-LKM1101 oder TZ370XS-LKM1103 Permanentmagnet-Synchronmotor, hergestellt von Suzhou lvkong Transmission Technology Co., Ltd., mit einer Nennleistung von 80 kW und einer Spitzenleistung von 160 kW.

Oberer Motor und seine Übertragungsvorrichtung

Der oben montierte Motor verwendet den TZ230XS-40ZL-03NF-Motor der Marke Ningde Times. Die Nennleistung beträgt 40 kW, die Nenndrehzahl 1500 U / min und die Wasserdichtigkeit erreicht IP67. Das Hochdruckreinigungsfahrzeug umfasst 2 oben montierte Motoren; Das Niederspannungs-Reinigungsfahrzeug enthält 1 oberen Motor.
Der obere Motor treibt über die Kardanwelle direkt die Hochdruckwasserpumpe bzw. Niederdruckwasserpumpe an. Kompakte Übertragungsstrecke, hoher Wirkungsgrad und geringes Rauschen.
3.Wassersprühgestell

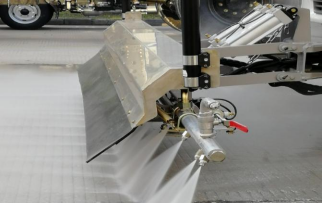

Das Sprühgestell ist in drei Abschnitte unterteilt, nämlich den Hauptsprühbalken und den linken und rechten Sprühbalken. Der linke und der rechte Sprühbalken können eingefahren werden. Es wird hauptsächlich zur Hochdruckreinigung des Bodens verwendet. Es kann vertikal um 150 mm steigen und fallen und um 30 Grad nach links und rechts ausgelenkt werden. Die Reinigungsbreite beträgt 2,5 ~ 3,5 M.
4. Entenschnabel nach vorne
Der frontbündige Entenschnabel wird hauptsächlich zum Spülen des Bodens und des Bordsteins verwendet. Es ist mit einem universellen Doppelflanschmechanismus ausgestattet, um das Sprühen von Wasser in jedem Winkel zu realisieren.

1. Batterie, Motor, Systemsteuerung

Batterie: Lithium-Eisenphosphat-Batteriesystem der Marke Ningde Times wird übernommen. Das Batteriesystem hat die strengen Vibrations-, Stoß-, Extrusions-, Feuchtigkeits-Wärme-Zyklus-, Meerwasser-Eintauch-, Feuer- und Übertemperaturschutztests bestanden und erfüllt die Anforderungen von GB/T31467.3-2015 Inspektionsanforderungen. Die Batterieschutzklasse erreicht IP67. Die entsprechende Leistung ist im Prüfbericht im Anhang I dargestellt.
Motor: TZ370XS-LKM1101 oder TZ370XS-LKM1103 Permanentmagnet-Synchronmotor, hergestellt von Suzhou lvkong Transmission Technology Co., Ltd., wird übernommen, und der Schutzgrad erreicht IP67. Der Motor hat einen hohen Ausgangswirkungsgrad von 95 Prozent, eine Nennleistung von 80 kW, ein maximales Drehmoment von 1100 nm, eine hohe Zuverlässigkeit und eine lange Lebensdauer. Die entsprechende Leistung ist im Prüfbericht im Anhang II dargestellt.
Elektrische Steuerung: KTZ54X59S-GVD55050, hergestellt von Suzhou lvkong Transmission Technology Co., Ltd. oder ktz54x59s-gvd55050-Controller, hergestellt von Shenzhen yingweiteng electric vehicle drive technology Co., Ltd., wird übernommen, und der Schutzgrad erreicht IP67. Der Controller verfügt über die Funktionen Überspannungs-, Unterspannungs-, Überstrom- und Überhitzungsschutz. Die entsprechende Leistung ist im Prüfbericht im Anhang III dargestellt.
6.Post-Hedging
Pfostenhecke wird hauptsächlich zur Bodenspülung verwendet, die nicht nur Wasser auf die Straße sprühen, sondern auch den Müll in der Mitte der Straße durch Heckendüsen zum Straßenrand spülen und den Müll mit Reinigungsfahrzeugen reinigen kann. Der Winkel der hinteren gegenüberliegenden konischen Düse kann beliebig eingestellt werden, und die maximale Spülbreite beträgt mehr als 24 m.
7. Heckbewässerung
Der Heckregner ist ein zylindrischer Regner, der hauptsächlich zur Bodenbewässerung verwendet wird. Die Bewässerungsbreite beträgt mehr als 14 m.
8.Edelstahl-Wasserwerfer
Edelstahl-Wasserwerfer werden hauptsächlich zum Fernspülen mit einer Reichweite von mehr als 38 m verwendet. Die Wassersäule kann auch in Form einer Dusche eingestellt werden, die zur Bewässerung des straßenbegleitenden Grüngürtels verwendet wird.
9.Water Zisterne
Der Wassertank ist aus hochwertigem Karbonstahl gefertigt. Durchsagevolumen: 8,35m³, Die maximale Wasserkapazität beträgt 9,55m³. Rostschutzgrundierung und Aksu-Farbe werden für den Korrosionsschutz im Inneren des Tanks verwendet, der zuverlässig und langlebig ist.

Betriebsmodus

1. Siehe die folgende Abbildung für den Betriebsmodus in der Kabine.

（2）Einführung in den Betrieb des Steuerkastens für Hochdruckwasserstraßen:

(2) Betriebseinführung des Niederdruck-Wasserstraßen-Schaltkastens:

Haupttechnische Parameter

Mkeine Vorteile

1. Überlegene Leistung

Wassertank: Der Wassertank wurde durch die Methode der Finite-Elemente-Analyse optimiert und hat strenge Zuverlässigkeitstests bestanden. Im Inneren des Wassertanks werden ein Sandstrahl-Vorbehandlungsverfahren und eine Korrosionsschutzbehandlung der international bekannten Marke Aksu angewendet, die effizient, rostfrei und langlebig ist (Edelstahl und andere Wassertanks können ausgewählt werden). Der Wassertankkopf wird durch Stanzen geformt, was nicht nur die strukturelle Festigkeit gewährleistet, sondern auch das Erscheinungsbild schöner macht.

Sprinklergestell (keine solche Konfiguration für Niederdruckfahrzeuge): Das Sprinklergestell nimmt ein Schnittdesign an. Die Sprühbalken links und rechts sind ein- und ausfahrbar. Die Reinigungsbreite beträgt 2,5 bis 3,5 m. Es hat eine mattierte und polierte Edelstahl-Wasserrückhalteabdeckung, die ein leichtes und schönes Aussehen hat. Verglichen mit dem herkömmlichen hydraulischen Wassersprühgestell wird das Gewicht des gesamten Geräts um 60 Prozent reduziert, und die vom Fahrgestell bereitgestellte Luftquelle wird verwendet, um jede Aktion durch den Teleskopzylinder zu steuern. Keine Verschmutzung und weniger Wartung. Die linken und rechten Sprühbalken verfügen über Antikollisions- und Hindernisvermeidungsfunktionen, die das Kollisions- und Beschädigungsrisiko im Betriebsprozess erheblich reduzieren und einen reibungslosen Betriebsablauf gewährleisten.

2.Superior in der Qualität
(1) Das Chassis einer inländischen bekannten Marke wird mit ausgereifter Technologie, breiter Anwendung, guter Zuverlässigkeit und Sicherheit übernommen.
(2) Die Hochdruckwasserpumpe der international bekannten Marke wird angenommen, mit niedriger Ausfallrate und langer Lebensdauer.
(3) Die Batterie, der Motor, der Controller und andere elektrische Komponenten international bekannter Marken werden mit ausgezeichneter Leistung und zuverlässigem Betrieb übernommen.

Sicher und zuverlässig

（1）Das elektrische System ist mit einem Wassermangelalarm ausgestattet, um zu verhindern, dass die Wasserpumpe ohne Wasser läuft. Wenn der Wasserstand des Wassertanks niedriger ist als
(2) In der Konstruktionsposition gibt das System einen Wassermangel-Alarmton aus und stoppt automatisch den Betrieb der Hoch- und Niederdruckwasserpumpen, um zu verhindern, dass die Wasserpumpe ohne Wasser trocken brennt.

（3） Ausgestattet mit Rohrleitungsentwässerung, Frostschutz und Luftgebläsegeräten in Umgebungen mit niedrigen Temperaturen. Jede untere Position des Hochdruckwasserstraßensystems ist mit einem Ablasskugelhahn ausgestattet, und ein Schnellanschluss zum Einblasen von Luft und zum Ablassen ist am rechten Heck des Fahrzeugs installiert. Kunden müssen nur das entsprechende Rohrleitungssteuerventil öffnen, die Luftquelle anschließen und den Schnellanschluss anschließen, um die Luftblas- und Entwässerungsfunktion der entsprechenden Rohrleitung zu realisieren.

（4）Ausgestattet mit einer hochwertigen rutschfesten Leiter aus Aluminiumlegierung.
Die Bediener sind sicher und zuverlässig, wenn sie auf die rutschfeste Leiter aus Aluminiumlegierung steigen, um die hintere Plattform auf- und abzusteigen, wodurch Sturzverletzungen wirksam verhindert werden können.

OBetriebsfunktionen

Rack-Reinigung mit Wassersprühstrahl

Reinigung von Handspritzpistolen

Frontspülung Entenschnabeldüsenspülung

Bewässerungsbetrieb Ost

Fernspülung des Wassermonitors aus Edelstahl und zusätzliche Brandbekämpfung

Wasserwerfer-Sprinkler und Bewässerungsfunktion aus Edelstahl

Spülvorgang

Ooptionale Geräte
