Müllkomprimierungs-Übertragungsstationen

Produktübersicht

LYSZ18A-Müllkompressions-Transferstationen sind eine Müllkompressions- und -behandlungsanlage mit fortschrittlicher Technologie und Verfahren, die von unserem Unternehmen unabhängig von der Nachfrage des Inlandsmarktes nach Sanitäranlagen und Müllabfuhr- und -transfermodus entwickelt wurden.
LYSZ18A-Müllkomprimierungs-Transferstationen verwenden horizontale Komprimierungstechnologie. Der Kompressor und die Mülltonne sind integriert, und der gesammelte lose Hausmüll wird direkt in die geschlossene Mülltonne komprimiert, um das Volumen zu reduzieren, das im Müll enthaltene Abwasser und Gas abzulassen und dann auf den abnehmbaren Müllwagen zu übertragen. Die Ausrüstung hat die Eigenschaften weniger Geruch, keine Sekundärverschmutzung, kleine Beschäftigungsfläche, flexibel und so weiter. Es eignet sich besonders für den Wiederaufbau neuer Übergabestationen und alter Stationen in städtischen Gebieten, in denen die Landakquise schwierig und der Standort klein ist.

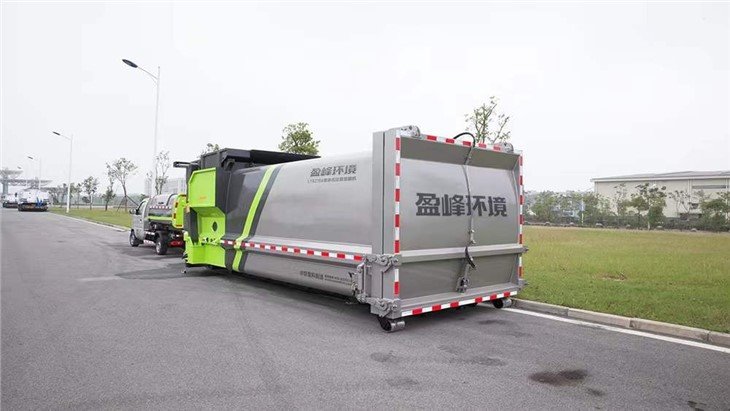

Abbildung 1-5 Integrierter Abfallkompressor LYSZ18A und seine unterstützenden Fahrzeuge
Tabelle 1-1 Konfiguration des integrierten Garbage-Kompressors LYSZ18A

Funktionsübersicht

LYSZ18A-Müllverdichtungs-Transferstationen werden hauptsächlich für die Müllabfuhr auf Rikschas und kleinen Kraftfahrzeugen mit weniger als 1,5 Tonnen und weniger als 1,8 Metern Breite verwendet, wie in Abbildung 2-1 und Abbildung 2-2 gezeigt.

Abbildung 2-1 Materialien auf der RikschaAbbildung 2-2 Beladen von mittelgroßen und kleinen Kraftfahrzeugen

Geltungsbereich
Es wird hauptsächlich für die Sammlung und den Transport von Hausmüll aus städtischen Straßen, Gewerbegebieten, Wohnfabriken, Schulen und Krankenhäusern verwendet.

Hauptstruktur und Leistungsmerkmale

Der integrierte Müllkompressor LYSZ18A besteht hauptsächlich aus einer Kompressionsbehälterbaugruppe, einer Müllboxbaugruppe, einer Kopfbaugruppe, einer Entladetür, einem Zuführmechanismus, einem Verriegelungsmechanismus, einem Hydrauliksystem, einem elektrischen System usw. (Abbildung 4-1):

1, Kompressionsbehälterbaugruppe, Müllboxbaugruppe soll den Komprimierungsvorgang der Komponenten durchführen, Kompressionsbehälter ist der Müllkomprimierungskanal, Müll ist komprimierter Aufbewahrungsbehälter.

Die Druckkopfbaugruppe ist ein Druckmechanismus zum Pressen von Müll aus dem Kompressionsbehälter in den Müllbehälter, der den Müll effektiv zerkleinern und komprimieren kann (Abbildung 4-2).

Die vordere Türanordnung ist die Wartungstür für die Druckkopfanordnung und den Kompressionszylinder und auch die Reinigungstür zum regelmäßigen Reinigen des Abfalls im hinteren Hohlraum des Druckkopfs.

Entladetür ist eine Vorrichtung zum Entladen von Müll.

LYSZ18A monolithische Müllkompressoren verwenden einen Kippeimer-Sammel- und Transportmodus. Der Kippmechanismus ist die Zuführvorrichtung des Kompressors und wird an der Vorderseite des Kompressorblocks installiert (Abbildung 4-3).

Abbildung 4-3 Schematische Darstellung des Kippkübelmechanismus
Das elektrische System (Abbildung 4-4) ist die Steuerzentrale des Kompressors. Alle Aktionen werden durch ein SPS-Programm gesteuert, das die folgenden Hauptfunktionen realisieren kann: (1) Hydrauliksystemschutz: Wenn die Öltemperatur des Hydrauliksystems hoch ist, startet das System automatisch das Kühlsystem. Wenn die Öltemperatur zu niedrig ist, startet das System automatisch das Hydraulikölheizsystem, bis die Öltemperatur auf die entsprechende Temperatur ansteigt (optional); (2) ein automatischer Kompressionszyklus kann realisiert werden, wenn der Kompressionszyklusknopf gedrückt wird, kann sich der Druckkopf in der Kompressionskammer automatisch hin und her bewegen; (3) Kann eine automatische Fehlerdiagnose realisieren, wenn der Kompressor nicht normal arbeiten kann, kann die Fehlerursache automatisch beurteilen und auf dem Bildschirm anzeigen; (4) Druckalarm: Wenn der Müll in der Müllbox auf die eingestellten Anforderungen gedrückt wird, löst das System durch Analyse des Druckwerts des Hydrauliksystems aus Sicht der Sicherheit, Schutzausrüstung und Effizienz automatisch einen Alarm aus.

Hydrauliksystem (Abbildung 4-5): Die gesamte Hydraulikpumpstation ist auf der schubladenartigen Pumpenhalterung installiert, kompakte Struktur, Energieeinsparung und Umweltschutz. Die Hauptkomponenten des Systems verwenden bekannte Marken im In- und Ausland, um eine hohe Zuverlässigkeit und geringe Geräuschentwicklung zu gewährleisten.

Abbildung 4-5 Schematische Darstellung des Hydrauliksystems

Wichtigste technische Parameter des Produkts
Tabelle 5-1 Technische Daten des integrierten Garbage-Kompressors LYSZ18A

Hauptvorteile
1, Funktionsmerkmalsanalyse

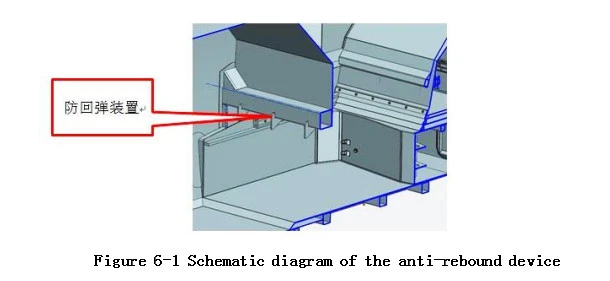

Die Rückprallschutzvorrichtung ist in der Kompressionskammer angeordnet, die die Funktion hat, den Rückprall von Abfall zu zerkleinern und zu verhindern (Abbildung 6-1).

Abbildung 6-1 Schematische Darstellung des Rückprallschutzes

Mit der Phasenfolgekommutierungsfunktion der dreiphasigen Stromversorgung ist es bequem und schnell, die Phase des Motors ohne Neuverdrahtung zu ändern.
Mit der LCD-Anzeigefunktion kann der Betrieb des Geräts auf dem Bildschirm angezeigt werden, einschließlich, aber nicht beschränkt auf: dynamische Müllmengenanzeige, Fehlbedienungstipps, Betriebsstatus des Geräts, Ergebnisanzeige der Fehlerselbstdiagnose, Programmanpassungsfunktion.
Mit Volldruckalarm und Anzeigefunktion.
Automatische Wärmeableitung und Heizfunktion des Hydrauliksystems (optional).
Duale Steuerungsfunktionen per Kabel und Touch (optionale drahtlose Fernbedienung) (Abbildung 6-2).

Abbildung 6-2 Touchscreen, Kabel-Controller und drahtlose Fernbedienung
Mit Not-Aus-Steuerfunktion.

Wenn sich der Kompressionskopf in einer beliebigen Position befindet, kann er zwangsweise zum anfänglichen Arbeitsbit zurückkehren.

Mit automatischer Störmeldung und automatischer Diagnosefunktion.
Die hintere Tür des Gerätekastens nimmt eine hydraulische Verriegelung an. Standardkonfiguration: Das Öffnen und Verriegeln der hinteren Tür des Gerätekastens kann direkt in der Kabine des abnehmbaren Müllwagens gesteuert werden, indem die Kraft aus dem Hydrauliksystem des Abziehers genommen wird. Optional: Es wird von der elektrischen Steuerung des Wagens angetrieben und von einem kleinen Aggregat angetrieben. Es kann direkt das Öffnen und Verriegeln der Box-Hintertür in der Kabine des abnehmbaren Müllwagens steuern (Abbildung 6-3).


Das Gerät verfügt über GPS-Positionierungsfunktion, Datenübertragungsfunktion, Fernverwaltungsfunktion, intelligente Servicefunktion (optional).
2, Einführung in Stabilität und Zuverlässigkeit
2.1, Die Seiten- und Bodenplatten der Kompressionskammer LYSZ18A sind mit hochfestem Stahl mit einer Dicke von mindestens 8 mm verschweißt.
2.2, Die Seiten- und Bodenplatten der LYSZ18A-Kopfbaugruppe sind aus hochfestem Stahl mit einer Dicke von mindestens 8 mm geschweißt.
2.3, Mülleimer als Ganzes ist eine große Bogenstruktur, Plattenstärke größer als oder gleich 4 mm, Material: Q355B.
2.4 Alle freiliegenden Eisenmetalloberflächen werden mit Rostschutz behandelt, und Stahl in direktem Kontakt mit Müll wird mit Säurebeizen, Phosphatieren und Passivieren behandelt.
2.5, Das Gerät übernimmt die SPS-Steuerung und kann den Schub des Ölzylinders automatisch an die Belastung der Müllkompression anpassen, damit der Müll gleichmäßig und kompakt in der Box verteilt wird.
2.6, Schlüsselkomponenten der Ausrüstung: Hydraulikventilblock, Ölpumpe, Motor und elektronische Steuerkomponenten übernehmen bekannte Marken im In- und Ausland. Wichtige elektrische Komponenten erfüllen die CE-Sicherheitsnormen und verfügen über ein wasserdichtes Plug-in-Design (Abbildung 6-4).

2.7,Alle Drehscharnierwellen bestehen aus speziellen selbstschmierenden Lagern oder Gelenklagern, und die Kolbenstangenoberfläche des Zylinders ist mit Chrom beschichtet, das eine starke Verschleißfestigkeit und Korrosionsbeständigkeit aufweist, um seine Lebensdauer in rauen Umgebungen zu gewährleisten.

3, Einführung von Energieeinsparung und Umweltschutz

3.1, Kleine Grundfläche, kein Bau oder nur einfacher Bau, wirtschaftlich und praktisch, flexibel, geeignet für die Sammlung und den Transport von Hausmüll aller Art.

3.2, Handdraht-Steuerknopfkasten, verbessern effektiv die Arbeitsumgebung der Operatoren.

3.3,Patentierter Entladesperrmechanismus und Dichtungsstruktur, um sicherzustellen, dass der Kompressionsprozess und der Abfalltransferprozess kein Abwasserleck verursachen.

3.4,Der integrierte Abfallkompressor LYSZ18A wird von einer einzelnen Pumpe angetrieben, wenn das System hohen Druck benötigt, oder von einer Doppelpumpe, wenn das System eine hohe Geschwindigkeit benötigt, was effizient und energiesparend bei geringer Systemwärme ist.

4, Produktmerkmale und Vorteile

4.1,Gute Umweltleistung, keine Exposition, Streuung, Tropfenphänomen beim Andocken und Übertragen von Müll.

4.2LYSZ18A Kompressor-Hydraulikpumpstation, unser Unternehmen verwendet hohe Effizienz, Energieeinsparung, zuverlässige Leistung der Doppelpumpe, inländische und ausländische ähnliche Produkte verwenden im Allgemeinen einen einzigen Pumpenantrieb.

4.3, Kompressorentladetür-Verriegelungsmechanismus, ähnliche Produkte im In- und Ausland nehmen im Allgemeinen die Dichtungsstreifenkompression an, der Verriegelungsmodus kann nicht angepasst werden. Gute Abdichtung (Abbildung 6-5). Die Anti-Entkopplungs-Druckentlastungsvorrichtung der Entladetür verwendet eine doppelte hydraulische Verriegelungsstruktur, um das Entkopplungsphänomen, das durch die Reaktionskraft des Dichtungsstreifens verursacht wird, effektiv zu verhindern (Abbildung 6-6).

4.4, LYSZ18A-Kompressoren sind mit einem Abwasserauslass auf jeder Seite ausgestattet, um das Abwasser aus den Kompressoren abzulassen (Abbildung 6-7).

Abbildung 6-5 Schematische Darstellung des Verriegelungsmechanismus Abbildung 6-6 Schematische Darstellung der hydraulischen Verriegelung der Heckklappenverriegelung Abbildung 6-7 Schematische Darstellung der Abwasserableitungsvorrichtung

Der Betriebsablauf wird vorgestellt
1,LYSZ18A Integrierter Garbage-Kompressor (Abbildung 7-1)

Abbildung 7-1 Prozessablauf für den integrierten Garbage-Kompressor LYSZ18A
Garbage Collection und Komprimierung (Abbildung 7-2)

Nach der lebenden Müllabfuhr der Stadtbewohner mit dem menschlichen Roller, Dreirad oder kleinen Muldenkipper zum Kompressor wird der Müll in den Kompressor-Zuführmechanismus des Mülleimers und die Betriebseinrichtung in die Müllkompressor-Kompressionskammer, Kompressionszyklus-Betriebstaste zum Gießen In die Kompressionskammer wird der Müll komprimiert, den Vorgang wiederholen, bis die vollständige Anzeige bei der Polizei erfolgt. Der obere Trichter ist über dem Kompressionsbehälter abgedeckt und befindet sich im Übergabezustand.
1.2, Packen in den Bus steigen
Der entladende Müllwagen des Wagens wird in die Vorderseite des Kompressors gegossen, so dass der Haken des Zugarms mit dem Haken des Kompressors ausgerichtet ist, und der entladende Müllwagen des Wagens wird betätigt, um den Kompressor anzuziehen und zu verriegeln der Kompressor.
1.3, Mülltransit
Starten Sie den abnehmbaren Müllwagen, um den mit Müll gefüllten Kompressor aus der Müllstation und zur Mülldeponie oder zu einer anderen Mülldeponie zu bringen.
1.4 Nachdem der LKW-Aufbaukran auf der Mülldeponie oder einer anderen Mülldeponie angekommen ist, wird die Verriegelungsvorrichtung der Entladetür am Kompressor durch das Hydrauliksystem des LKW-Aufbaukrans gelöst und dann der Hubmechanismus des Auslegers zum Anheben betätigt Kompressor, bis der Müll in der Box vollständig entladen ist.


Abbildung 7-3 Schematische Darstellung des Entladens von Müllcontainern

Geräteinstallation und Wasser- und Strombedarf
Kunden können die Konfiguration der Müllstationsausrüstung und -fahrzeuge basierend auf der örtlichen geografischen Lage und der Müllabfuhrkapazität bestimmen. Die folgende Abbildung (Abbildung 8-1, 8-2) zeigt die Standard-Single-Bit-Lösung des integrierten Garbage-Kompressors LYSZ18A nur zu Referenzzwecken.
Einpolige Leistungsanforderungen: Der Kunde muss eine dreiphasige, fünfadrige, externe 380-V-/10-kW-Stromversorgung bereitstellen, die mit dem entsprechenden Leistungsschalter mit Leckageschutz (In < 30="" ma)="" ausgestattet="" ist.="" der="" abstand="" zwischen="" der="" stromversorgung="" und="" dem="" kompressor="" darf="" nicht="" mehr="" als="" 10="" meter="">
Anforderungen an die Wasserquelle: herkömmliches Wasser, das Mindesteinlassrohr beträgt 1 Zoll.
Gebäudeanforderungen: LYSZ18A muss eine Mindestdurchgangshöhe von 6 m im Gebäude, eine Mindestdurchgangshöhe von 5,5 m im Tor und eine Mindesttorbreite von 4 m aufweisen.
Die Zeichnungen und technischen Anweisungen zeigen nur die Installationsanforderungen der Geräte. Der Designer kann die Einrichtungen wie Personalaufenthaltsräume, Toiletten, Abwasserbrunnen und Sedimentationsbrunnen entsprechend den Umgebungsbedingungen gestalten. Um das Ausbaggern zu erleichtern, wird empfohlen, die Klärgrube im Freien zu platzieren.
