7 Tonnen Wasch- und Kehrwagen

Ⅰ. Produktübersicht

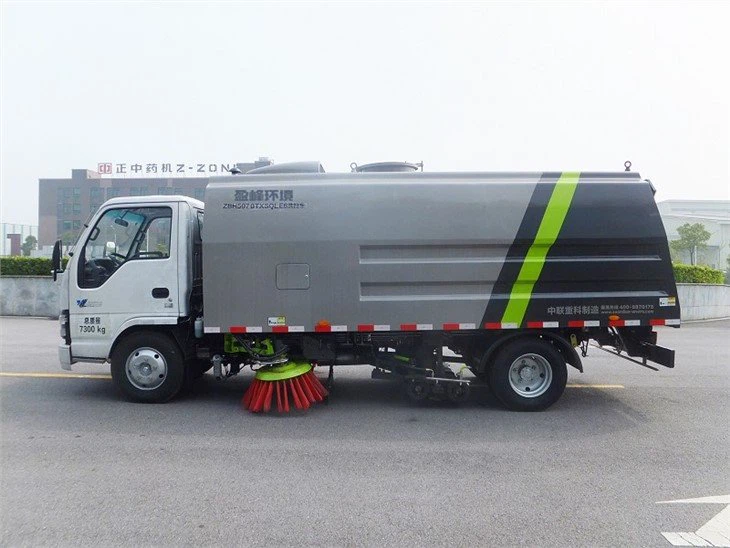

Der ZBH5070TXSQLE6 7 Tonnen Wasch- und Kehrwagen ist ein von ZOOMLION entwickeltes hocheffizientes Sanitärfahrzeug, das die Funktionen einer Straßenkehrmaschine und eines Hochdruckreinigungsfahrzeugs integriert. Das Auto übernimmt das Chassis der Qingling-Klasse II und wird durch Hinzufügen eines Hilfsmotors und seiner Übertragungsvorrichtung, eines Mülleimers, einer Reinigungsvorrichtung, eines Staubreduzierungssystems, einer Saugdüse, eines Hochdruckreinigungssystems, eines Hydrauliksystems, eines elektrischen Systems und anderer Komponenten modifiziert.
Das Auto hat mehrere Funktionen, ein schönes Aussehen und eine überlegene Leistung von hoher Effizienz, Umweltschutz und Zuverlässigkeit.

Ⅱ.Funktionsübersicht
Es übernimmt die patentierte Struktur von linker und rechter vertikaler Abtastung plus mittig montierter breiter Düse, eingebauter Hochdruck-Wassersprühstange plus linker und rechter seitlicher Hochdruck-Sprühstange (Patentnummer ZL200820052390.7). Die Kehrbürste ist kostengünstig, die breite Düse hat eine hohe Sauberkeit und der eingebaute Sprühstab hat eine gute Spritz- und Verschmutzungspräventionswirkung. Die Hauptkomponenten werden weltweit gekauft, wobei Hochdruckwasserpumpen, Düsen und importierte hydraulische und elektrische Schlüsselkomponenten von international bekannten Marken mit hervorragender Leistung und zuverlässigem Betrieb verwendet werden. Es hat viele Funktionen wie Pflasterreinigung, Kehren, Reinigen, Straßenrand, Bordsteinfassadenreinigung usw. sowie Vollkehr, Linkskehr, Rechtskehr, Vollkehr, Linkskehr, Rechtskehr, Vollwäsche, Links Sweep Es gibt 10 Betriebsmodi für Waschen, richtiges Waschen und reines Saugen, Frontwinkelspray, Heckspray, Hochdruckspritzpistole kann Verkehrszeichen, Werbetafeln usw. reinigen. Technische und wirtschaftliche Leistungsindikatoren sind auf dem führenden Haushaltsniveau und sind branchenweit anerkannte Benchmark-Produkte.

Ⅲ. Geltungsbereich

Es eignet sich für die maschinelle Reinigung, Reinigung, Besprühung und Staubunterdrückung von städtischen Straßen, Autobahnen, Plätzen, Flughäfen, Docks, Tunneln, Brücken, Trennwänden, Bordsteinen und Bordsteinfassaden

Ⅳ .Hauptstruktur und Leistungsmerkmale

1. Fahrgestell
Chassis. Es verwendet die von Qingling Automobile Co., Ltd. hergestellte zweitklassige Fahrgestellmodifikation QL1070BUKACY, die zuverlässige Qualität und stabile Leistung aufweist. Das Fahrgestell erfüllt die sechs nationalen Abgasnormen.
Motor.Es verwendet den Dieselmotor 4KH1CN6LB/KA000028, hergestellt von Qingling Isuzu (Chongqing) Engine Co., Ltd., mit einer maximalen Nettoleistung von 87 kW, einem Hubraum von 2999 ml und einem maximalen Drehmoment/Drehzahl von 290 N·m / {{7} }U/Min.

2. Der Hilfsmotor und sein Getriebe
Hilfsmotor. Es verwendet den 4JB1-TCH-Dieselmotor von Qingling Isuzu (Chongqing) Engine Co., Ltd. mit einer maximalen Nettoleistung von 67 kW / 3000 U/min, und seine Emissionen erreichen die drei nationalen Standards. Mit der passenden automatischen Kupplung laufen der Lüfter und die Hochdruckwasserpumpe automatisch, wenn die Drehzahl des Hilfsmotors den Auslegungswert ohne manuelle Betätigung erreicht.

3. Fan
Die Verwendung des speziellen hocheffizienten Radialventilators des Unternehmens zum Waschen und Kehren von Fahrzeugen, der speziell für dieses Produkt entwickelt wurde, zeichnet sich durch hohe Effizienz, geringe Geräuschentwicklung, flache Verschleißfestigkeitskurve, breiten Bereich mit hoher Effizienz, zuverlässige Arbeit und lange Lebensdauer aus.
4. Düse
Es nimmt eine zentrale superbreite Saugdüse mit Doppelansaugung an, die eine große Schmutzsaugbreite von 1600 mm, hohe Sauberkeit und gute Wirkung hat; Die eingebaute Sprühstange mit langer Reihe ist mit einem Schnellspann- und Schnellwechselmechanismus für eine einfache Wartung ausgestattet, und die Aufprallkraft des Wasserflusses ist groß und kann direkt sein. Das Abwasser wird an die Saugöffnung und die Abwasserabsorptionsrate geleitet hoch ist, ist insbesondere das Langstrahl-Spritzgestänge mit einem umkehrbaren Verschlussdeckel ausgestattet, der eine Wasserverschmutzung durch Spritzwasser wirksam verhindern kann und umweltschonend, zuverlässig und leistungsgerecht ist. Es kann auch den Waschwinkel der langen Düsenreihe an die Straßenoberfläche entsprechend der Verschmutzung der Straßenoberfläche anpassen, um die Reinigungswirkung zu verbessern.
5. Bumm
Kombinierter Hochdruck-Reinigungssprühbalken. Das Hochdruckreinigungs-Spritzgestänge besteht aus einem linken und rechten Spritzgestänge und dem inneren Spritzgestänge der Düse. Es wird an der Düse oder in der Düse angebracht. Die Höhe des Spritzgestänges über dem Boden ist während des Betriebs fest und ändert sich nicht mit der Beladung des gesamten Fahrzeugs. Es kann den besten Reinigungseffekt erreichen und stabilisieren. Das linke und rechte Sprühgestänge können aus- und eingefahren werden, was automatisch von der elektronischen Steuerung gesteuert wird. Die Breite des linken und rechten Spritzgestänges kann entsprechend eingestellt werden, um eine Kollision mit dem Bordstein oder der Leitplanke zu vermeiden. Um die Einstellung, Wartung und den Austausch der Düse zu erleichtern, ist der Sprühstab in der Düse schnell herausziehbar und zum nationalen Patent angemeldet.

6. linke und rechte Kehrscheibe
Die linken und rechten vertikalen Kehrscheiben verwenden einen einzigen Ölzylinder, um das Heben und Schwenken zu steuern, was eine gute Antikollisionsleistung, niedrige Kosten und einen zuverlässigen Betrieb aufweist. Unter ihnen hat die Mehrzweck-Kehrmaschine zum Reinigen und Kehren ein nationales Patent erhalten (Patentnummer 200820052391.1), und ihre Antikollisionsvermeidungsfunktion hat ein nationales Patent erhalten (Patentnummer 00224174.9). Es hat die Funktion, die Straßenoberfläche zu reinigen und die Bordsteinfassade zu waschen.

7. Mülleimer
Es ist mit einer gewellten Edelstahlstruktur ausgestattet, in die einige Frischwassertanks und Mülleimer integriert sind. Der Muldenkipper wird mit einem Abwurfwinkel von 45 abgekippt und entleert.

8. Hochdruckwasserpumpe
Es verwendet eine importierte Hochdruckwasserpumpe zum Waschen und Kehren von Fahrzeugen mit einem Nenndruck von 10 MPa, starker Arbeitsleistung, Sicherheit und Zuverlässigkeit sowie langer Lebensdauer.

Am rechten Heck des Wasch- und Kehrfahrzeugs ist eine mechanisch automatisch aufrollende Waschhaspel installiert, die mit einem 20 m langen Hochdruckschlauch ausgestattet ist, mit der das Wasch- und Kehrfahrzeug selbst sowie andere Geräte und Einrichtungen gereinigt werden können.

10. Hochdrucksprühgerät
Am Ende des Mülleimers befindet sich ein Niederdruck-Sprühsystem, das im Sommer als Straßensprüh-Staubunterdrückungsfahrzeug und Straßenkühlung verwendet werden kann.

11. Hochdruck-Handspritzpistole
Die Handspritzpistole dieses Modells ist mit einem Schnellanschluss ausgestattet, der einfach an die Waschtrommel angeschlossen oder von dieser getrennt werden kann. Bei Verwendung einer Handsprühpistole ist die Reinigungseffizienz hoch, die Wirkung gut und die Bedienung bequemer und sicherer.

12. Betriebsmodus
Es stehen verschiedene Betriebsmodi zur Auswahl. Das System hat insgesamt 10 Betriebsmodi eingerichtet: Full Scan, Left Scan, Right Scan, Full Wash Scan, Left Wash Scan, Right Wash Scan, Full Wash, Left Wash, Right Wash und Pure Sog. Der Benutzer kann entsprechend den Betriebserfordernissen einen geeigneten Betriebsmodus für den Betrieb auswählen. Nachdem der Betriebsmodus ausgewählt wurde, wird der Betrieb mit einem Knopfdruck gestartet, und alle Organisationen, die an dem Betrieb teilnehmen müssen, werden automatisch erweitert und in der vorgeschriebenen Reihenfolge betrieben. Wenn es notwendig ist, den Betrieb zu stoppen, Ein-Knopf-Abschaltung, alle Betriebsmechanismen in Arbeit stoppen automatisch in der vorgeschriebenen Reihenfolge und kehren in den ursprünglichen Zustand zurück.

13. Verschiedene automatische Schutzvorrichtungen
Dieses Wasch- und Kehrfahrzeug ist mit automatischen Schutzvorrichtungen wie Wassermangel im Frischwassertank und vollem Wasser im Mülleimer ausgestattet, um das Wasch- und Kehrfahrzeug vor Schäden bei bestimmten Arbeitsbedingungen wie Wassermangel und vollem Wasser oder Fehlbedienung zu schützen.

14. Sprachalarmsystem
Dieses Fahrzeug ist mit einem Sprachalarmsystem ausgestattet, das während des Betriebs und beim Entladen eine Vielzahl von Sprachalarmen und Aufforderungsmeldungen aussenden kann. Es gibt Sprachmitteilungen wie „Der Wasserstand des Wassertanks ist niedrig und der Reinigungsvorgang kann nicht durchgeführt werden“, „Der Abwassertank ist umgestürzt, bitte achten Sie auf die Sicherheit“. Es gibt mehrere Musikaufforderungsmeldungen und Brüllalarmmeldungen.

15. Farbiges Video-Rückfahrsystem (optional)
Die Kamera ist rechts und hinten an der Kehrmaschine installiert, und in der Kabine ist ein Farbdisplay installiert. Während des Betriebs können Sie die Reinigungswirkung in der Kabine kontrollieren und überwachen. Sie können beim Rückwärtsfahren navigieren, um einen Auffahrunfall zu vermeiden.

Ⅴ. Betriebsmodus
Der 7-Tonnen-Wasch- und Kehrwagen übernimmt den Steuermodus „Bildschirm plus Controller plus CAN-Bus-Bedienfeld“. Wenn der Betrieb beginnt und stoppt, können die Betriebsvorrichtungen wie das Anheben und Absenken der Saugdüse, das Einziehen und Ausklappen der Kehrplatte und das Einziehen und Ausklappen der linken und rechten Sprühstangen durch einen Knopf gesteuert werden, der ist einfach zu bedienen. Die Bedienung des Fahrzeugs erfolgt über 3 Bediengeräte, davon befinden sich zwei im Fahrerhaus und eines am Bedienpult auf der rechten Seite des Fahrzeughecks.
Anzeigebildschirm. Auf dem Operationstisch des Fahrerhauses angeordnet, wird er hauptsächlich für verschiedene Wasch- und Kehrarbeiten an Fahrzeugen verwendet.

Bedienfeld. Er befindet sich vor dem Schalthebel des Fahrers und wird hauptsächlich zum Starten und Stoppen des Hilfsmotors verwendet.

Ⅴ.Die wichtigsten technischen Parameter des Produkts

Ⅵ.Die Hauptvorteile des Produkts

1. Überlegene Leistung
Das Layout des Reinigungsgeräts. icht nimmt die patentierte technische Struktur von "mittig montierten zwei vertikalen Kehren plus mittig montierter breiter Düse, eingebauter Hochdruck-Wassersprühstange plus mittig montierter Hochdruck-Seitensprühstange" an und integriert die linken und rechten Sprühstangen mit den Saugdüsen. Das Gesamtarrangement ist einzigartig, eine nationale Initiative. Im Vergleich zu anderen Anordnungen hat es die Eigenschaften einer zentralisierten Betriebsausrüstung, einen konstanten Abstand zwischen Düsen und dem Boden, einen kontinuierlichen und reibungslosen Betrieb wie Schrubben-Spülen-Abwasseraufnahme, weniger Spritzer, eine hohe Abwasseraufnahmerate, eine große Reinigungsbreite und eine hohe Reinigung Effizienz.

Der Mülleimer hat eine fortschrittliche Struktur.Der Körper der Mülltonne ist mit einer einschichtigen Wellstruktur aus Edelstahl ausgestattet, die eine neuartige Form hat, schön, korrosionsbeständig, großvolumig und ohne Rahmen ist. Der Mülleimer kann mit einer großen Neigung nach hinten entleert und entladen werden, und das Sediment und der Müll im Abwasser können automatisch entladen werden. Im Mülleimer ist ein Hochdruck-Sprühreinigungsgerät installiert, und der Abwassertank kann nach dem Abladen des Mülls automatisch gereinigt werden, was die Arbeitsintensität der Bediener erheblich reduziert, und der Mülleimer ist mit einem Überlaufschutz-Alarmgerät ausgestattet.

Kehrscheibe.Die linken und rechten vertikalen Kehrscheiben verwenden einen einzigen Ölzylinder, um das Heben und Schwenken zu steuern, was eine gute Antikollisionsleistung, niedrige Kosten und einen zuverlässigen Betrieb aufweist. Unter ihnen hat die Mehrzweck-Kehrmaschine zum Reinigen und Kehren ein nationales Patent erhalten (Patentnummer 200820052391.1), und ihre Antikollisionsvermeidungsfunktion hat ein nationales Patent erhalten (Patentnummer 00224174.9). Es hat die Funktion, die Straßenoberfläche zu reinigen und die Bordsteinfassade zu waschen.

Boom-Gerät.Die linken und rechten Hochdruckseiten-Sprühstangen sind mit den Saugdüsen integriert, unter Verwendung einer "V"-förmigen Anordnung und hydraulisch betätigt einziehbar. Der "V"-förmige Winkel und der Winkel der Hochdruckwasserdüse können eingestellt werden. Der Abstand zwischen der Düse und dem Boden ist konstant und der Wasserfluss hat eine große Aufprallkraft. Es kann Abwasser effizient sammeln und hat die Funktionen Antikollision und automatisches Zurücksetzen; Hochdruck-Universaldüsen werden auf das linke und rechte Hochdruck-Spritzgestänge gesetzt. , Kann die Straßenisolationswand und den Isolationspfeiler waschen;
2. Gute Qualität
Hohe Zubehörkonfiguration. Hochdruckwasserpumpen, Überströmventile, Entlastungsventile, Haupt- und Hilfsmotoren, elektrische Steuerungskomponenten usw. sind bekannte Marken im In- und Ausland mit ausgezeichneter Qualität und zuverlässiger Leistung.

Elektrische Steuerungskomponenten

3. Sicher und zuverlässig
Ausgestattet mit einem Sprachalarmsystem. Während des Betriebs und Entladens können verschiedene Sprachalarme und Aufforderungsmeldungen ausgegeben werden.

Sprachalarm-Controller

Ausgestattet mit Mülleimer-Sicherheitsstreben.Kann zuverlässigen Sicherheitsschutz während Wartungsarbeiten bieten

Hydrauliksystem mit Ölleckalarm. Ausgestattet mit einem automatischen Alarmgerät für Leckageschutz, Ölstand und Öltemperatur (Patentnummer: 20082005 3218.4) Öltank, um das Auftreten einer großen Menge Hydraulikölleckage und übermäßiger Öltemperatur zu vermeiden. Wenn das System aufgrund von Unfällen Hydrauliköl verliert, ist gleichzeitig immer noch genug Hydrauliköl vorhanden, um verschiedene Funktionen nach der Wartung auszuführen.

4. Diverse Funktionen
Mehrere Betriebsmodi. Dieses Produkt kann je nach Straßenbedingungen aus einer Vielzahl von Betriebsmodi wählen. Nach Auswahl des Betriebsmodus wird das Ein- und Ausschalten jedes Antriebs automatisch durch das Programm und die intelligente Ein-Knopf-Bedienung gesteuert. Der Betriebsmodus dieses Produkts umfasst vollständige Reinigungs- und Kehrvorgänge, linken Reinigungs- und Kehrbetrieb, rechten Reinigungsbetrieb, vollständigen Straßenkehrbetrieb, linken Straßenkehrbetrieb und rechten Straßenkehrbetrieb usw.
Einfache Wartung

Der konstruktive Aufbau ist sinnvoll und die Qualität der Teile zuverlässig.Die Kehrplatte dieses Produkts ist auf der linken und rechten Seite des Fahrzeugs angeordnet, und die Sprühstange und die Saugdüse sind in der Mitte des Fahrzeugs angeordnet, was für Montage, Demontage und Wartung bequem ist. eine Spülvorrichtung ist in der Mülltonne installiert, um die Reinigung der Mülltonne zu erleichtern; hydraulische Rohrleitungen, elektrisch Die Rohrleitungen sind sauber und ordentlich angeordnet, was für die Fehlersuche und den Austausch von Komponenten bequem ist. Das Design verschiedener Teile wurde vollständig berücksichtigt, und es wurde ausreichend Platz für die Wartung reserviert. Gleichzeitig wird erstklassiges Zubehör im In- und Ausland verwendet, um die Produktqualität und -leistung sicherzustellen und die Ausfallraten der Produkte erheblich zu reduzieren.
